Dettagli del prodotto
Luogo di origine: Cina
Marca: PILEDS
Certificazione: CE ROSH BIS
Numero di modello: H802RA
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: USD100
Imballaggi particolari: Cartucce
Tempi di consegna: 5
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 300+PCS+GIORNO
Nome del prodotto: |
il dmx ha condotto il regolatore |
corrente di uscita: |
4 porti |
Modalità di controllo: |
DMX512 |
Canali di DMX: |
3CH |
Connettore DMX: |
5pin |
Dimensione: |
L215*W50*H33mm |
Voltaggio di ingresso: |
AC85-265V |
Materiale: |
Leghe di alluminio |
Nome: |
il dmx ha condotto il regolatore |
Potenza di uscita: |
144W |
Pacco: |
Cartone |
Livello di protezione: |
IP20 |
Garanzia: |
2 anni |
Peso: |
0.3kg |
Temperatura di funzionamento: |
-20~60℃ |
Nome del prodotto: |
il dmx ha condotto il regolatore |
corrente di uscita: |
4 porti |
Modalità di controllo: |
DMX512 |
Canali di DMX: |
3CH |
Connettore DMX: |
5pin |
Dimensione: |
L215*W50*H33mm |
Voltaggio di ingresso: |
AC85-265V |
Materiale: |
Leghe di alluminio |
Nome: |
il dmx ha condotto il regolatore |
Potenza di uscita: |
144W |
Pacco: |
Cartone |
Livello di protezione: |
IP20 |
Garanzia: |
2 anni |
Peso: |
0.3kg |
Temperatura di funzionamento: |
-20~60℃ |
H802RA 4 porte ((4096 pixel) Salve LED Pixel Controller;Support Art-Net Protocol For MADRIXS,Or Marster Controller ((H803TV/
H802RA;4 porte ((4096 pixel) salve LED pixel controller;supporto protocollo Art-Net per MADRIX,bisogna lavorare con rete o controller marster computer ((H803TV/ H803TC)
1Introduzione
H802RA è un controller di uscita a quattro porte che utilizza il protocollo Ethernet e supporta il protocollo Art-Net.L'interfaccia di rete di ingresso può essere collegata al controller principale o al computer.

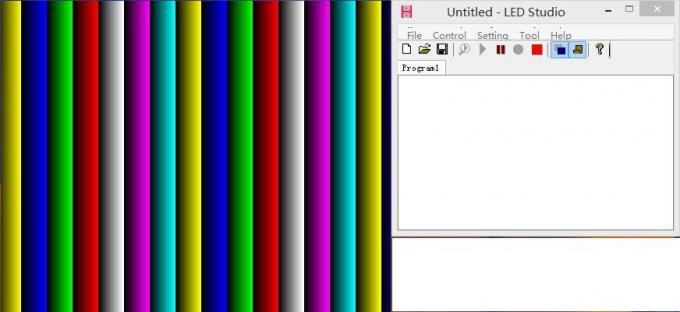

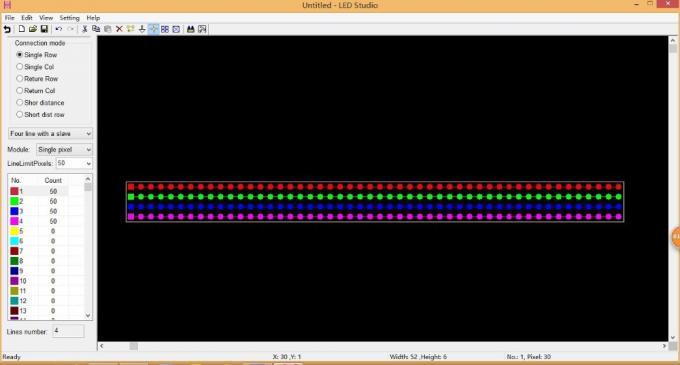

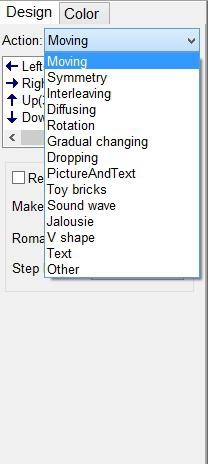

Il software online è LED Studio e MADRIX, il software offline è LED Build.
2Supporto ai chip del driver.
DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, ecc.
Per UCS8904, H802RA controlla un massimo di 3200 pixel.
Per gli altri chip, H802RA controlla un massimo di 4096 pixel.
3. Prestazioni
(1) Quattro porte, controllo massimo di 4096 pixel.
(2) Supporto del protocollo Art-Net, in modo che H802RA possa funzionare con MADRIX.
(3) Indirizzo per i chip driver TM e UCS DMX512, quali TM512, UCS512.
(4) Configurato come ripetitore o amplificatore da LED Studio.

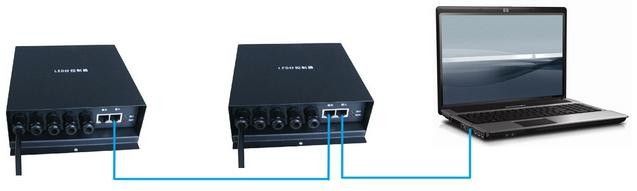

(5) Lavorare con il master controller o il computer.
(6) La distanza tra due controller è fino a 100 metri.
Collegati al computer, il software è LED Studio o Madrix.

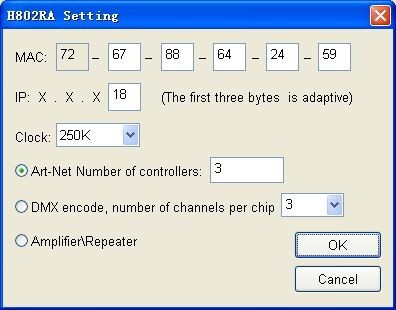

Distribuire un indirizzo IP per H802RA
Normalmente, non è necessario impostare il MAC e l'IP, avranno i numeri specificati quando si connette H802RA al computer.
L'orologio ha 250K, 500K, 750K tre opzioni, funziona solo quando si utilizza Madrix.
Il numero di controller è utilizzato per impostare il numero di controller totalmente connessi quando si utilizza Madrix.
Il codice DMX, numero di canali per chip, viene utilizzato per indirizzare i chip driver DMX512 di TM o UCS.puoi indirizzare un massimo di 1024 pixel ((1 pixel include 3 o 4 canali) una volta. Metodo di connessione: collegare GND, D-, D+, PI ((linea di indirizzo) a GND, D-, D+, CLK sul controller, quindi fare clic su OK, dopo pochi secondi, le luci cambieranno da bianche a verdi.l'indirizzo verrà aggiornato.
Selezionare Amplificatore/ripetitore e fare clic su OK, H802RA verrà configurato come amplificatore o ripetitore.
7- Configurazione Madrix.
Collegare H802RA al computer, aprire LED Studio. Cliccare su "Impostazione" -- "Impostazione H802RA", scegliere "Art-Net Numero di controller" e inserire un numero, ad esempio 3, quindi cliccare su "OK".

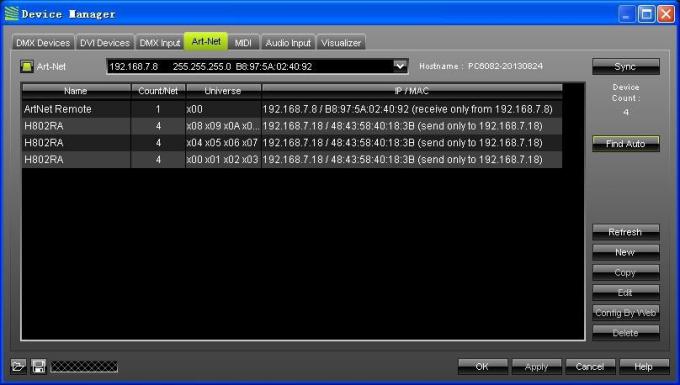

Aprire Madrix, premere F4, viene visualizzata la finestra Gestione dispositivi, selezionare l'etichetta Art-Net e selezionare l'opzione Art-Net.quindi clicca su "Trova auto" per trovare il dispositivo Art-Net.

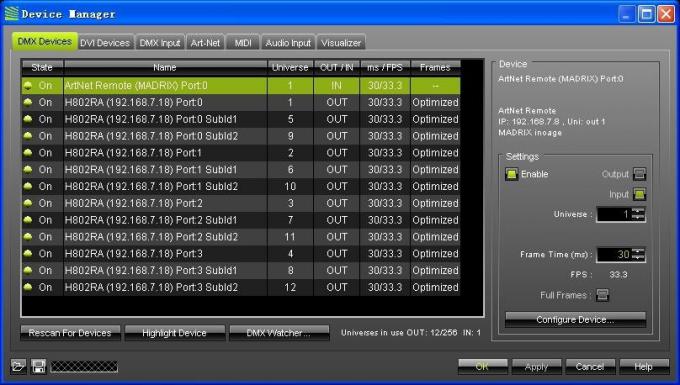

Clicca su "DMX Devices", scegli tutti gli universi di H802RA, seleziona l'opzione "Enable" sul lato destro e clicca su "Apply" per abilitare l'uscita DMX.
8.Definizione dei porti
GND CLK DAT
Per i chip a doppia linea, collegare GND, CLK, DAT
Per i chip a singola linea, collegare GND, DAT
Per DMX512, collegare GND, D-, D+, linea di indirizzo a CLK
Per TM1926, TM1913, TM1914, TM1814, collegare GND, D+
9.Specificazioni
